Visualización de Información

IIC2026 2021-2

Selecciones y join de datos en D3.js

Visualización de Información

IIC2026 2021-2

Contenido

Contenido


1. Selecciones en D3.js I

2. Selecciones en D3.js II

3. Join de datos en D3.js I

4. Join de datos en D3.js II

D3.js


  • Su intención es utilizar HTML, CSS y SVG para crear visualizaciones.
  • Apareció en un momento en que esto no era común para herramientas de visualización.
  • Escrita por Mike Bostock.

D3.js


NO es una librería de visualización de alto nivel.



            const grafico_de_barra = d3.crear(); // ❌
            grafico_de_barra.graficar(); // ❌

D3.js


Utilizaremos la versión 6 o 7 en el curso.

👀 con encontrar recursos y ejemplos escritos en la versiones anteriores.

Podrán encontrar muchos ejemplos en la web.

Le dedicaremos tiempo a aprender D3.js en el curso. ¡Aprovechenlo!

Utilizar D3



<!DOCTYPE html>
<html>

  <head>
    <meta charset="utf-8">
    <title>Ejemplo con D3</title>
    <script src="https://d3js.org/d3.v7.min.js"></script>
  </head>

  <body>

    <script src='programa.js' charset='utf-8'></script>
  </body>
</html>

Data Driven Documents


Librería escrita en JavaScript para manipular documentos basándose en datos.

Selecciones


Objeto de D3.js que se comporta como una colección de elementos HTML.



            d3.select()


            d3.selectAll()


            seleccion.select()


            seleccion.selectAll()

Selecciones



d3.selectAll("rect")
  .attr("y", 50)
  .style("fill", "red")
  .attr("x", (d, i, all) => 100 * i);


<svg>
  <rect y="50" style="fill: red" x="0"></rect>
  <rect y="50" style="fill: red" x="100"></rect>
  <rect y="50" style="fill: red" x="200"></rect>
</svg>

Antes:


<body>
  <ul></ul>
  <ul></ul>
  <ul></ul>
</body>



            d3.selectAll("ul")
              .append("li");

Después:


<body>
  <ul>
    <li></li>
  </ul>
  <ul>
    <li></li>
  </ul>
  <ul>
    <li></li>
  </ul>
</body>

Múltiples grupos



            d3.selectAll("ul");

selección html ul ul ul ul

Múltiples grupos



            d3.selectAll("ul")
              .selectAll("li");

selección html ul ul ul ul

Múltiples grupos



            d3.selectAll("ul")
              .selectAll("li");

selección li li li li li li li li li li li li li li li li ul ul ul ul

seleccion.data


  • Hay datos que no se le asocian elementos ➡️ enter
  • Hay elementos y datos que se asocian entre ellos ➡️ update
  • Hay elementos que no se le asocian datos ➡️ exit



Datos Enter Update Elementos Exit

Update



            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos);


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- 120 -->
              <rect></rect> <!-- 64 -->
            </svg>

Update



            const datos = [23, 45, 120, 64];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- 120 -->
              <rect></rect> <!-- 64 -->
            </svg>

Update



            const datos = [23, 45, 120, 64];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100);


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- 120 -->
              <rect></rect> <!-- 64 -->
            </svg>

Update



            const datos = [23, 45, 120, 64];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100);


            <svg id="svg" width="400" height="250">
              <rect width="50" y="0" x="0"></rect> <!-- 23 -->
              <rect width="50" y="0" x="100"></rect> <!-- 45 -->
              <rect width="50" y="0" x="200"></rect> <!-- 120 -->
              <rect width="50" y="0" x="300"></rect> <!-- 64 -->
            </svg>

Update



            const datos = [23, 45, 120, 64];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100)
              .attr("height", (d, i, all) => 2 * d);


            <svg id="svg" width="400" height="250">
              <rect width="50" y="0" x="0"></rect> <!-- 23 -->
              <rect width="50" y="0" x="100"></rect> <!-- 45 -->
              <rect width="50" y="0" x="200"></rect> <!-- 120 -->
              <rect width="50" y="0" x="300"></rect> <!-- 64 -->
            </svg>

Update



            const datos = [23, 45, 120, 64];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100)
              .attr("height", (d, i, all) => 2 * d);


            <svg id="svg" width="400" height="250">
              <rect width="50" y="0" x="0" height="46"></rect> <!-- 23 -->
              <rect width="50" y="0" x="100" height="90"></rect> <!-- 45 -->
              <rect width="50" y="0" x="200" height="240"></rect> <!-- 120 -->
              <rect width="50" y="0" x="300" height="128"></rect> <!-- 64 -->
            </svg>

Update



            const datos = [23, 45, 120, 64];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100)
              .attr("height", (d, i, all) => 2 * d);

Duda publicada


  • Respecto al atributo "d" en (d, i, all); el parametro lo reconoce como dato por ser "d" o por la posicion dentro de la funcion?

Exit


            <svg id="svg" width="400" height="250">
              <rect></rect>
              <rect></rect>
              <rect></rect>
              <rect></rect>
            </svg>


            const datos = [23, 45];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos);


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- ? -->
              <rect></rect> <!-- ? -->
            </svg>

Exit


            <svg id="svg" width="400" height="250">
              <rect></rect>
              <rect></rect>
              <rect></rect>
              <rect></rect>
            </svg>


            const datos = [23, 45];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.exit().remove();


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- ? -->
              <rect></rect> <!-- ? -->
            </svg>

Exit


            <svg id="svg" width="400" height="250">
              <rect></rect>
              <rect></rect>
              <rect></rect>
              <rect></rect>
            </svg>


            const datos = [23, 45];

            const update = d3.select("#svg")
              .selectAll("rect")
              .data(datos);

            update.exit().remove();


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
            </svg>

Enter


            <svg id="svg" width="400" height="250">
            </svg>


            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos);


            <svg id="svg" width="400" height="250">
              <!-- ? -->
            </svg>

Enter


            <svg id="svg" width="400" height="250">
            </svg>


            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos)
              .enter();


            <svg id="svg" width="400" height="250">
              <!-- ? -->
            </svg>

Enter


            <svg id="svg" width="400" height="250">
            </svg>


            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos)
              .enter()
              .append("rect");


            <svg id="svg" width="400" height="250">
              <!-- ? -->
            </svg>

Enter


            <svg id="svg" width="400" height="250">
            </svg>


            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos)
              .enter()
              .append("rect");


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- 120 -->
              <rect></rect> <!-- 64 -->
            </svg>

Enter


            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos)
              .enter()
              .append("rect")
              .attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100)
              .attr("height", (d, i, all) => 2 * d);


            <svg id="svg" width="400" height="250">
              <rect></rect> <!-- 23 -->
              <rect></rect> <!-- 45 -->
              <rect></rect> <!-- 120 -->
              <rect></rect> <!-- 64 -->
            </svg>

Enter


            const datos = [23, 45, 120, 64];

            d3.select("#svg")
              .selectAll("rect")
              .data(datos)
              .enter()
              .append("rect")
              .attr("width", 50)
              .attr("y", 0)
              .attr("x", (d, i, all) => i * 100)
              .attr("height", (d, i, all) => 2 * d);


            <svg id="svg" width="400" height="250">
              <rect width="50" y="0" x="0" height="46"></rect> <!-- 23 -->
              <rect width="50" y="0" x="100" height="90"></rect> <!-- 45 -->
              <rect width="50" y="0" x="200" height="240"></rect> <!-- 120 -->
              <rect width="50" y="0" x="300" height="128"></rect> <!-- 64 -->
            </svg>

Algunas aclaraciones

Algunas aclaraciones


  • La vinculación entre elementos y datos mediante data queda en los elementos, no en la selección misma.

  • La vinculación de un elemento a un dato potencialmente se sobre escribe con más llamadas a data.

  • La vinculación entre arreglo de datos se hace por grupo, en vez de a nivel de selección.

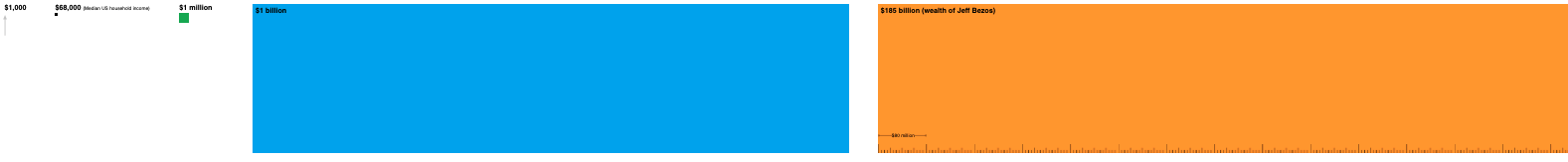

¡Visualización del día!


Propuesto por estudiante Claudia González.

(Fuente: Wealth shown to scale)

Próximos eventos:


Próximo martes revisaremos el material de Utilidades de D3 I.

Próximo jueves revisaremos el material de Utilidades de D3 II.

Domingo 26 de septiembre (20:00:00) termina plazo de Hito 1.
